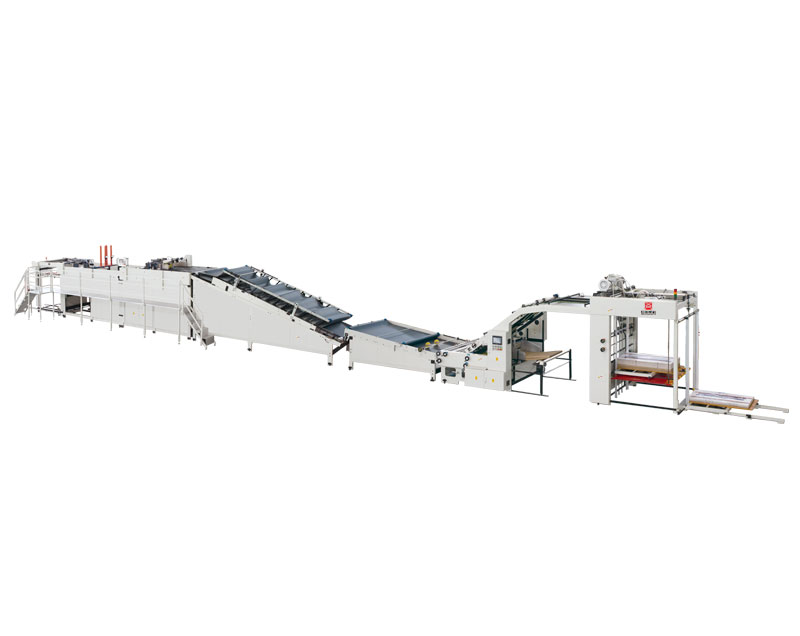

机械名称:UNIQUEYC146/166 全自动高速裱纸机
机械型号:UNIQUEYC146/166

特点说明

技术参数

局部说明

1、机器的关键部件如墙板、凸轮等均选用优质钢材,大型加工中心制作,精度高、保证设备运转更稳定。
2、机器高速运转部件如轴、辊等均选用优质钢材加工,并全部经过调质、定性、动平衡处理,保证机器长期高速运转的稳定性。
3、电机、输送带、链条、轴承等关键部件选用国内外知名品牌,确保长时间运转下性能始终如一。
4、电器件均选用欧姆龙、施耐德、和泉等国际品牌元件,大大减低发生故障的概率,对整机稳定运行提供了有力保障
5、全面运行ISO9001质量保证体系。
进货检验、零件检验、组装过程检验、整机检验各阶段严格控制。

YC146

设备型号 Model YC146
最大纸张尺寸(mm) Max. Sheet Size 1450x1450
最小纸张尺寸(mm) Min. Sheet Size 500x450
面纸厚度(g/m2) Thickness of Surface Paper 180-800
适应底纸(mm) Appropriate Paper A、B、C、D、E、F型瓦楞纸板,厚度≤10
最高速度(s/h) Max. Speed 10000sheets/hour,
160m/min
贴合精度(mm) Laminating Precision ±1.5
功率(kw) Power 27
重量(kg) Weight 15600
长×宽×高(含踏板)(m) L×W×H (pedal not included) 28×3.3×2.85

YC166

设备型号 Model YC166
最大纸张尺寸(mm) Max. Sheet Size 1650x1650
最小纸张尺寸(mm) Min. Sheet Size 500x500
面纸厚度(g/m2) Thickness of Surface Paper 180-800
适应底纸(mm) Appropriate Paper A、B、C、D、E、F型瓦楞纸板,厚度≤10
最高速度(s/h) Max. Speed 10000sheets/hour,
160m/min
贴合精度(mm) Laminating Precision ±1.5
功率(kw) Power 27
重量(kg) Weight 17300
长×宽×高(含踏板)(m) L×W×H (pedal not included) 30×3.5×3

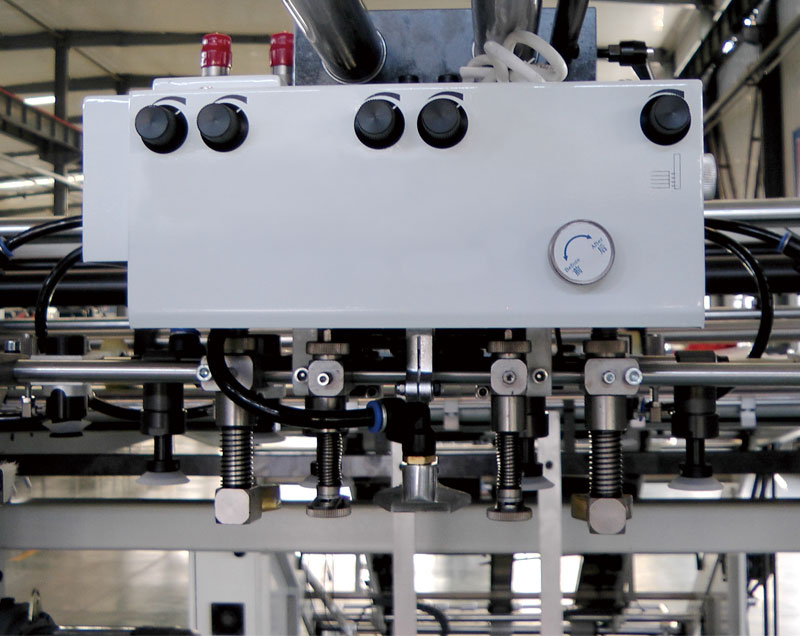

高效飞达

四吸四送,针对各种纸张,特别增加了前吹风、侧吹风。配合特制压纸脚,有效吹松纸张,确保面纸送纸顺畅,配合预码纸有效提高生产效率。

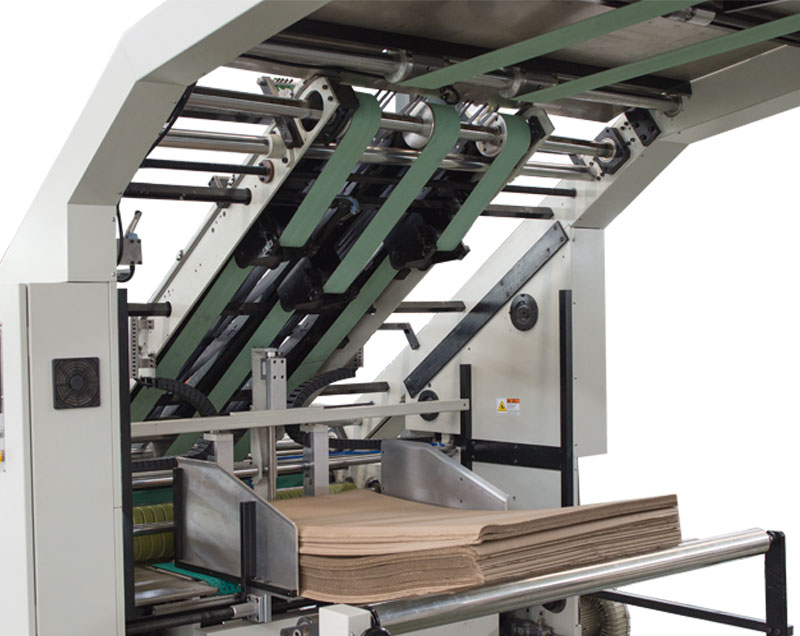

底纸输送

底纸送纸结构搭配高效能吸风系统,正确迅速有效送出。各种单瓦、三层、四层、五层、七层纸板不需要更换送纸结构,依据纸张大小与平整度,调整吸风量,满足各种不同纸张。

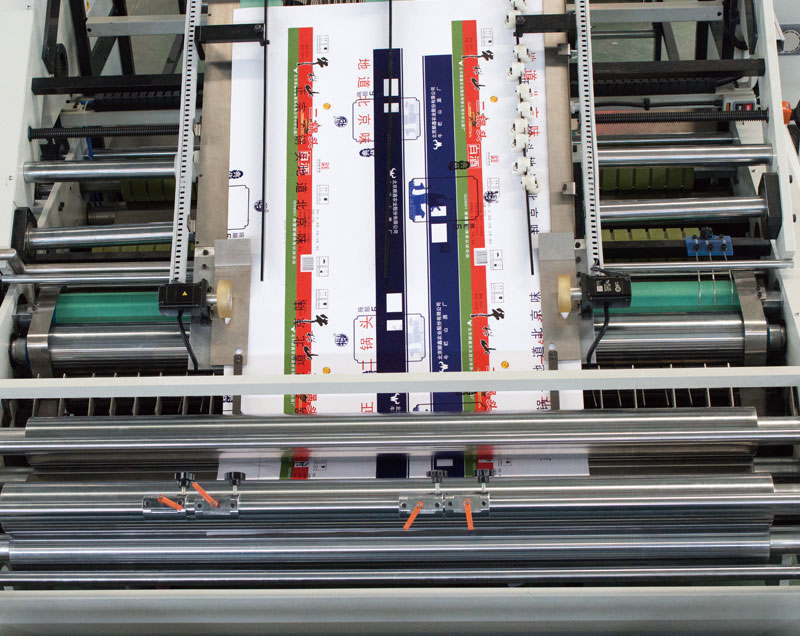

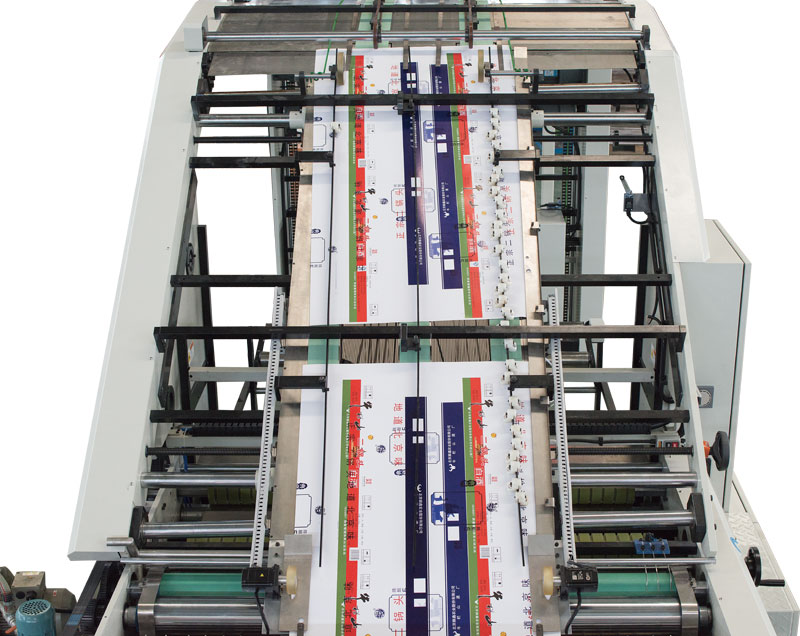

贴合部

高精度涂布轮均匀涂布胶量于纸张,搭配自动供胶系统,更稳定、高效。 面纸两个伺服电机+底纸伺服电机,确保机器贴合精度,又特别增加运动控制器,有效发挥最大功能。

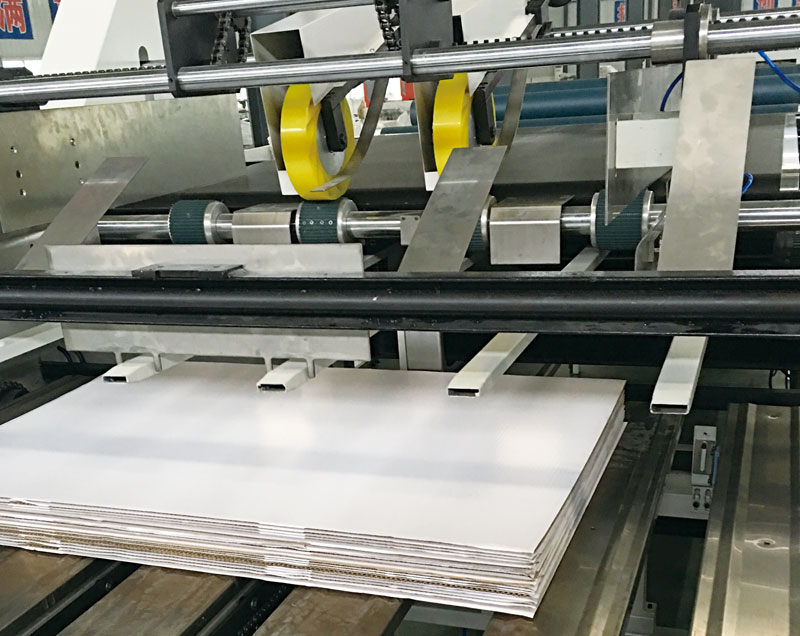

分纸部

输送带将贴合后的纸张压合后,将整叠纸张堆叠之后,送至下一个阶段进行翻转。

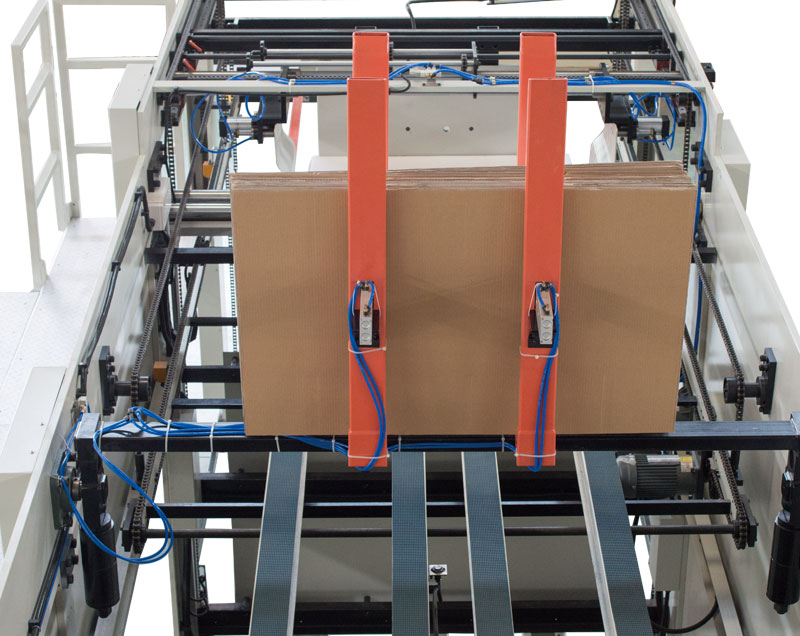

翻纸部

以一叠翻转另一叠直接通过,交叉作用的方式,送进堆叠纸台,增加翻纸效率。

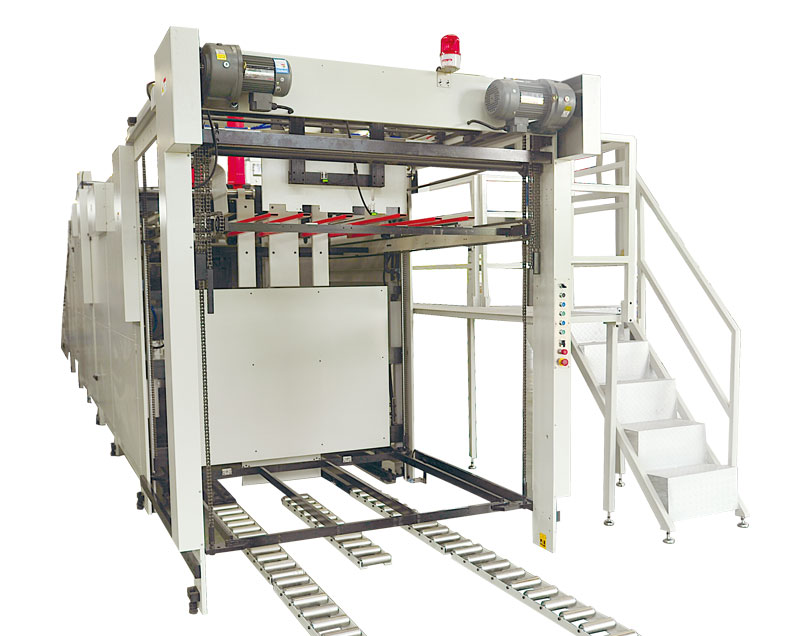

收纸部

副收纸自动降功能,实现不停机收纸。可选购纸堆自动输出装置,对接物流输送。
