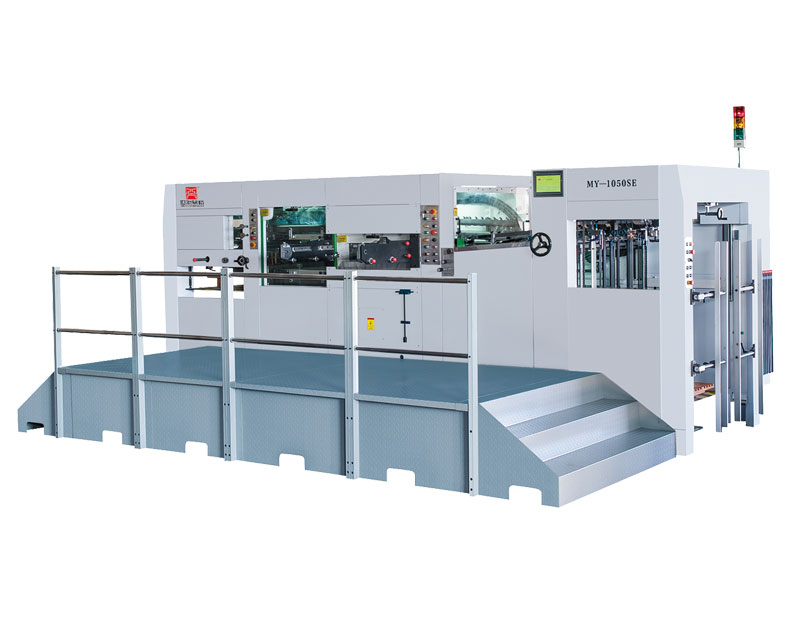

机械名称:MY-1050SE 全自动清废模切机
机械型号:MY-1050SE

特点说明

技术参数

局部说明

MY-1050SE 自动排废模切机具有自动模切机性能外,又增加了排废系统,它能在模切生产的同时,排除其所有(除叼纸边外)与包装盒无关的废屑和废边,大大提高了生产效度,尤其适用于复杂的纸盒烟包的自动模切清废,使纸盒生产达到了合理化。

技术特点

1、MY-1050SE 具有一次清废系统外,又增加了二次清废系统,能在模切生产的同时,清除其所有与包装盒无关的纸屑和废边。
2、清废框气动提升,操作容易,极大缩短准备时间。
3、高精度间歇机构,保证机器运转平稳。
4、合理设计排废工艺过程,解决了排废过程中低速及散版的问题。

最大输纸尺寸(mm) 1050×750
最小输纸尺寸(mm) 400×360
最大模切尺寸(mm) 1040×720
适用纸张范围(mm) 80-1200g/m2
cardboard paper, the thickness of
corrugated paper ≤4mm
模切压力(T) 300
最小抓纸宽度(mm) 9
最高模切速度(s/h) 7500
总功率(Kw) 20
机械全长(mm) 7200
机械全宽(mm) 4000
机械全高(mm) 2250
机械重量(T) 16

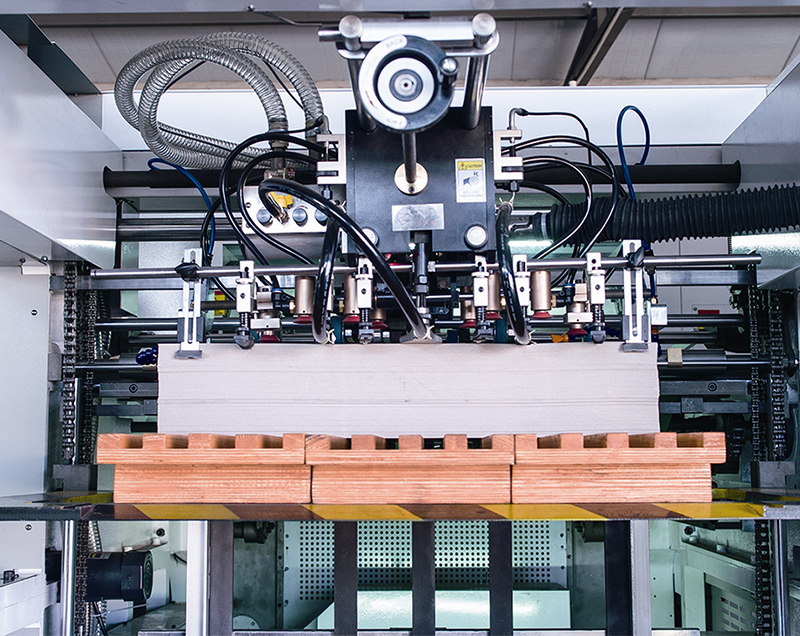

飞达头

1、采用四吸四送卡纸、瓦楞纸两用飞达头。
2、三道防撞保护。
3、飞达气嘴高度可调机构。

输纸部

1、双张检测装置。
2、操作面及传动面均配置侧规装置。
3、侧规、前规光电检测装置。
4、防积纸检测。

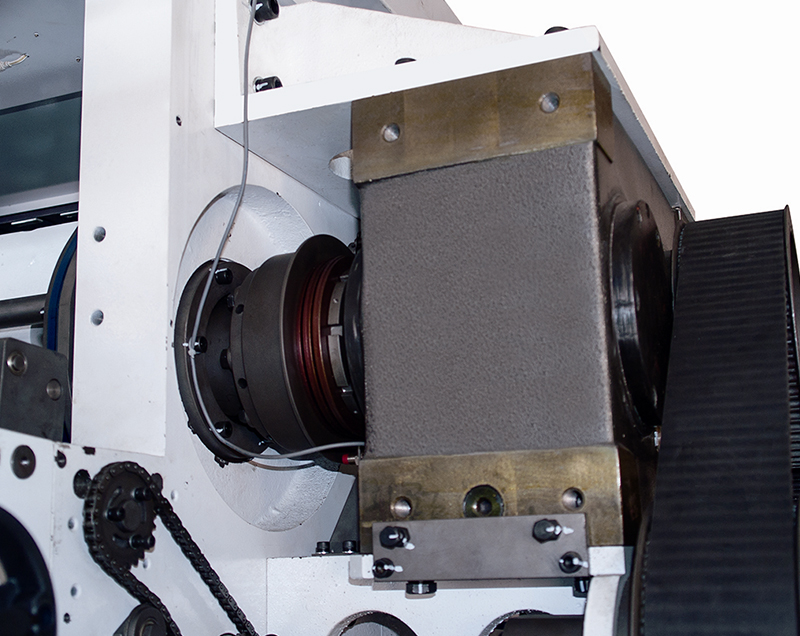

间歇机构

1、采用独特的三元凸轮结构,使牙排运行平稳。
2、确保模切精度,提高整机使用寿命。
3、传动采用同步带轮,永不变形。
4、 间歇和牙排采用过载保护器连接。

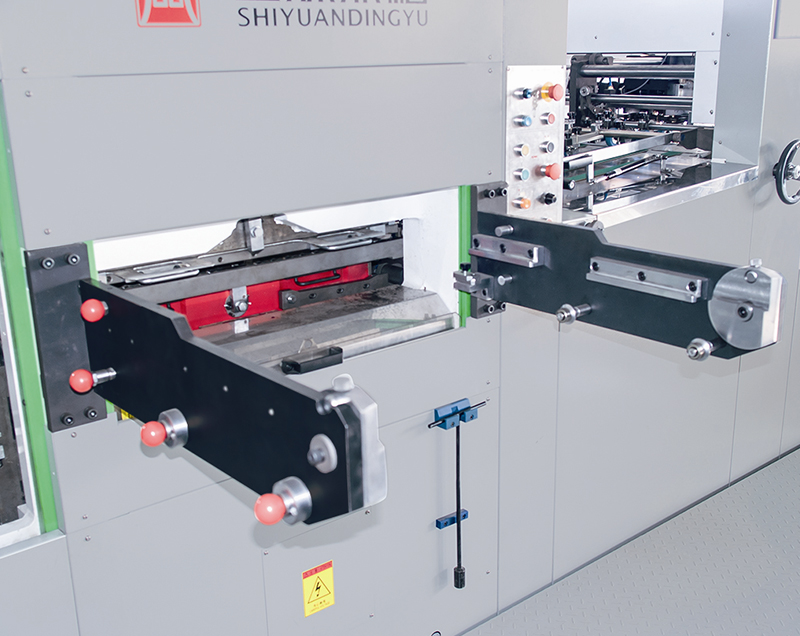

模切部

1、模切底板和刀模版的安全设计,轻易移动、回转装置的设计使装版调整更快捷更方便。
2、气动锁版装置使上版框固定更牢固、更准确、更省时。

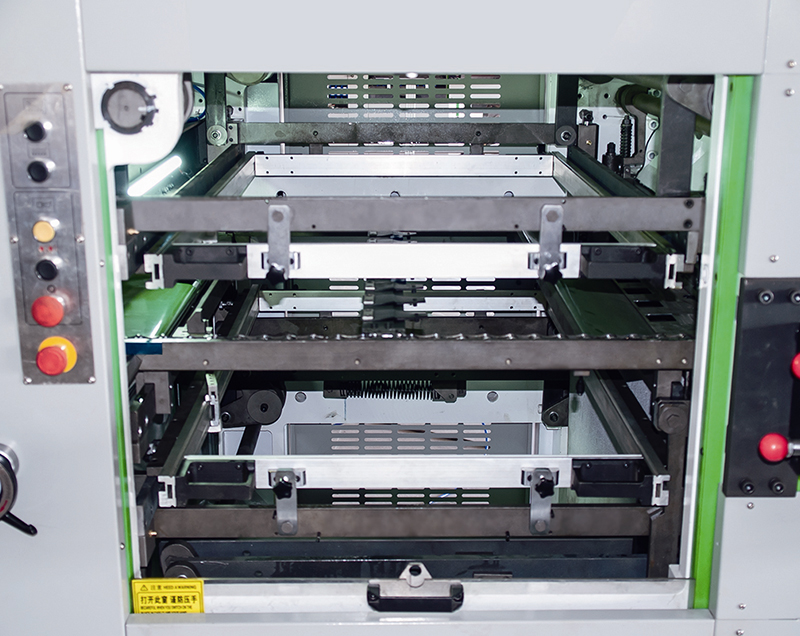

清废部

1、三框联动式清废装置,动作和谐,精准有力,可有效清除各种异型废料。
2、双层抽屉式清废上、下模具可迅捷装卸、调校清废工具。
3、上框采用电动控制提升装置。

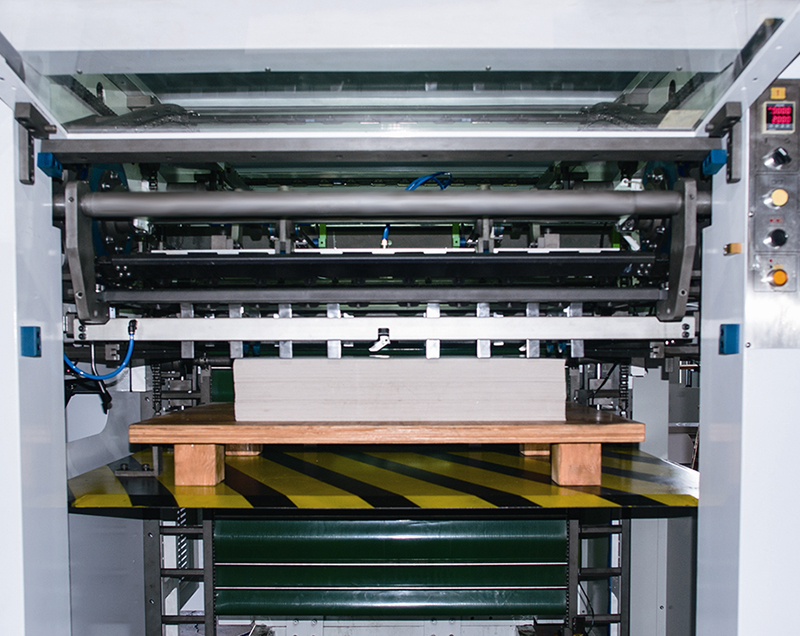

收纸部

1、电动副收纸和收纸齐纸装置。
2、收纸辅助吹气装置,有利于高速状态下纸张之顺利下落。
3、可调机械式收纸毛刷压纸机构。
4、上下极限开关光电检测,防止收纸台堆纸过高和纸张上卷。
5、横向纵向自动齐纸,收纸整齐便于清废。

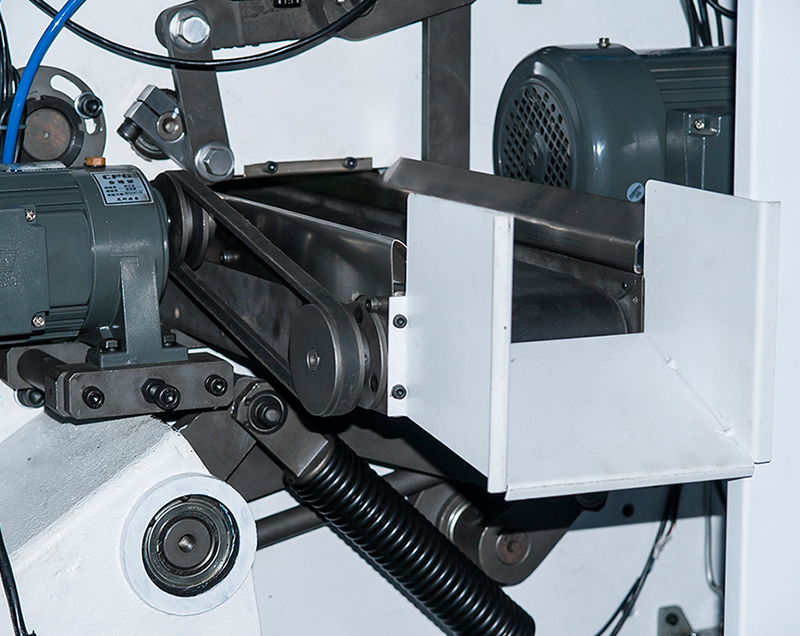

二次清废

1、可轻易清除叼纸边。

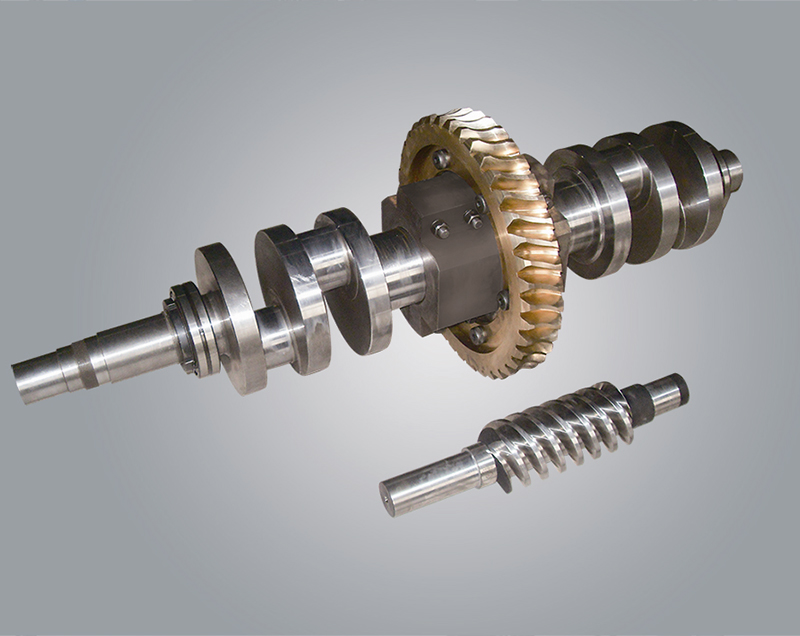

曲轴

1、主传动采用蜗轮蜗杆副及经特殊设计的曲轴连杆机构。
2、采用轴瓦形势连接,减少运动间隙,避免蜗轮蜗杆冲击,运转平稳。
3、 模切压力大,具有高点保压功能,蜗轮由耐磨铸造锡青铜制造,使用寿命长。

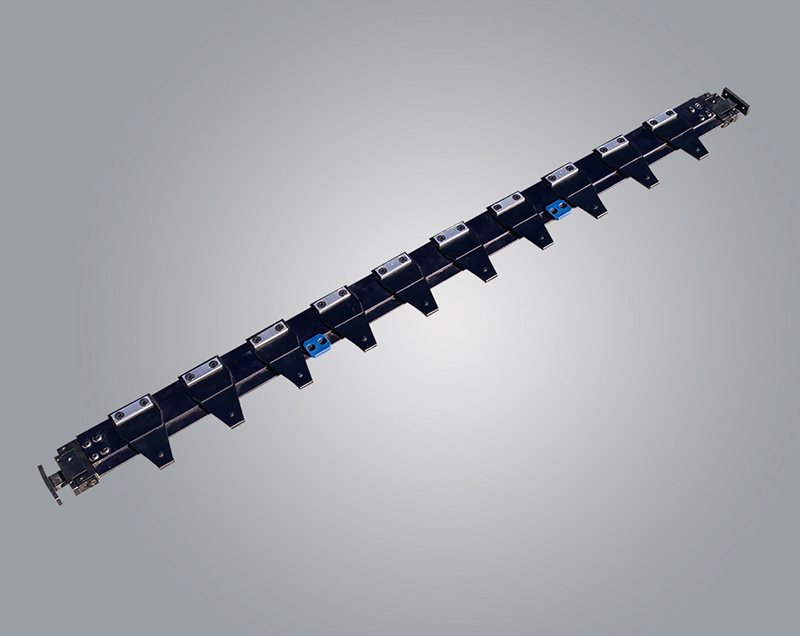

叼纸牙排

1、 牙排体选择优质超硬铝合金型材。
2、 表面经过阳极氧化处理,钢性强,材质轻,惯性小。
3、能在高速运行中完成精确传递纸张的过程。

电控部

1、电控系统采用微机控制。
2、实现从给纸、输纸、模切、收纸各部位工况的自动控制及实时检测。
