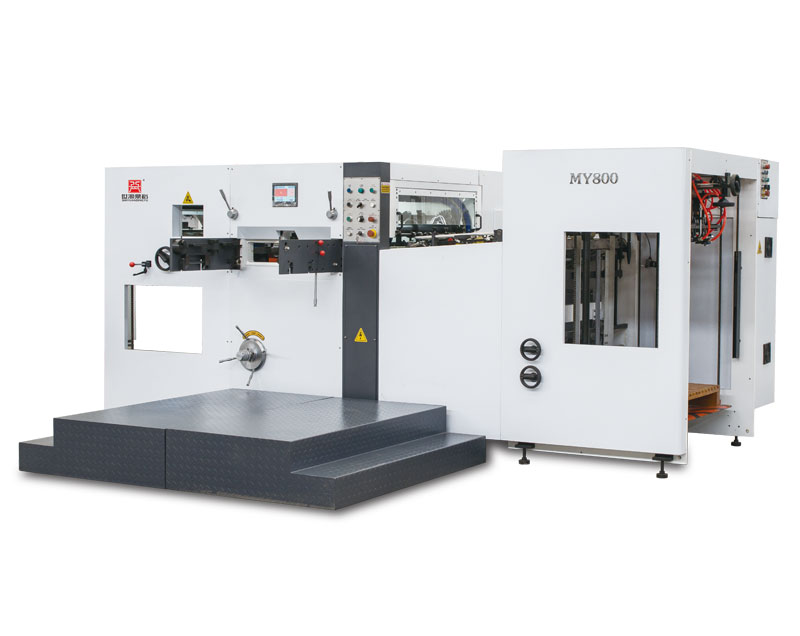

机械名称:MY-800 全自动模切压痕机
机械型号:MY-800

特点说明

技术参数

局部说明

MY800全自动模切压痕机是我公司结合国内外同类产品的优越性能研制开发的适用于高档彩盒、彩箱模切的专用设备。本机应用高强度叼纸牙排,先进的开牙叼纸机构能适应各类型板纸、卡纸、瓦楞纸;前后定位及侧定位机构使纸张的模切精度得以保证。具备高精度间歇机构;动作迅速的气动离合。使用可编程控制器及人机界面,数字显示机器的工作速度、加工张数、总运行时间;机器的故障显示使故障排除操作非常方便。应用变频器控制主电机无级调速,运行平稳。本机多处设有传感器和安全装置,保障机器正常工作和人身安全。模切压力调节方便,可进行选择性无叼口模切等性能,使该机成为一台性价比较高的产品。

BMY-1200

机器型号 MY800
最大输纸尺寸(mm) 800×620
最大模切尺寸(mm) 790×610
最小输纸尺寸(mm) 350×260
最高工作速度(s/h) 8000
纸张加工厚度(mm) 纸板0.1-1.5
瓦楞纸≤4
最大工作压力(T) 200
模切精度(KW) 12.75
给纸纸堆最大高度(T) 9
收纸纸堆最大高度(mm) 4310×2100×1800
(不含脚踏板)

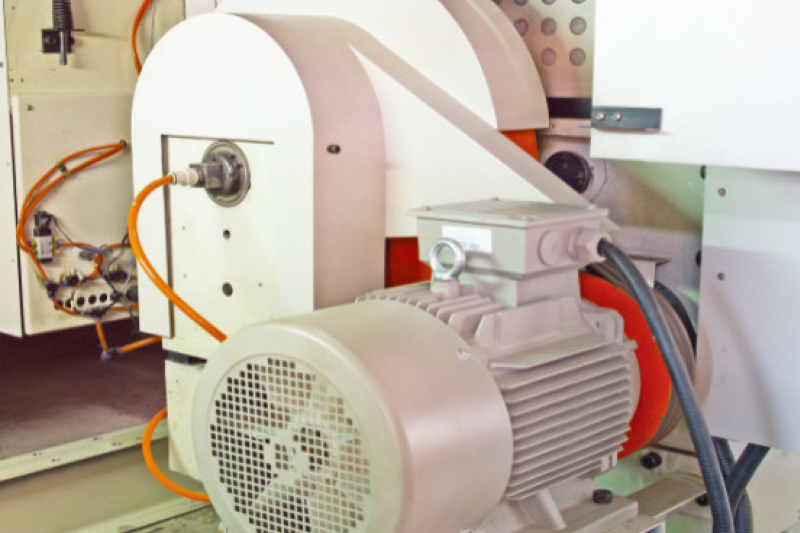

主驱动

蜗轮材料选用优质耐磨合金铜,由精密机床加工,高级技师精细刮削而成,磨损极小,精度高。曲轴用铬钢高频淬火处理,使用寿命长。摆杆由球磨铸铁铸造而成,强度高,耐磨耐用。

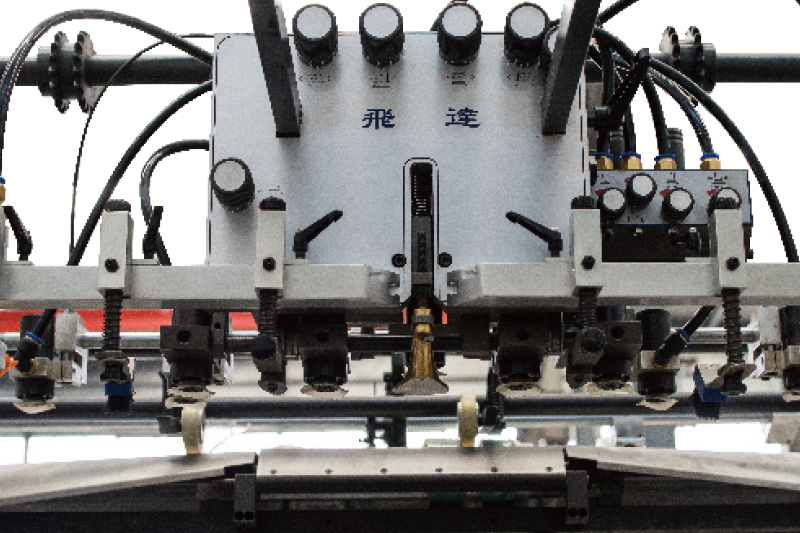

飞达头

采用欧洲技术四吸五送卡纸、瓦楞纸两用飞达头。吸头可配合纸张的变形状况不停机调整各种吸纸角度,使吸纸更稳定。有简便的调节功能和精确的使用控制功能。厚薄兼顾,输纸准确平稳。

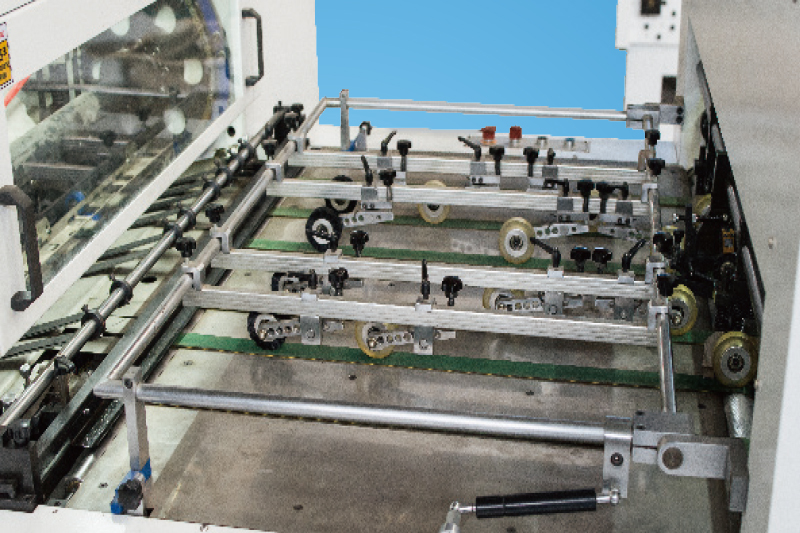

输纸部

进口输纸皮带配以高耐磨压纸胶轮、毛轮,可方便调节胶轮和毛轮的压力来改变与皮带的压力,从而保证纸张平稳输送到前规定位部位,减少工作中停机次数,增加主机与给纸机单独运转分离设置。

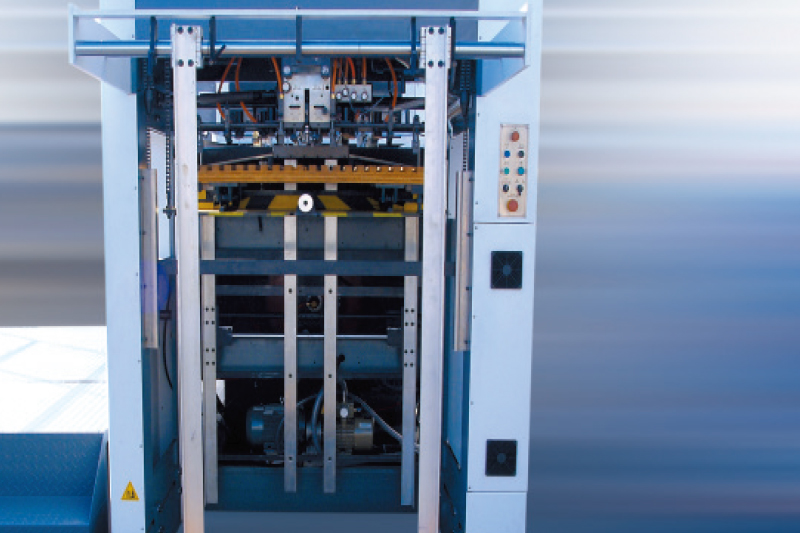

收纸部

收纸部实现自动收纸、整齐有序。不停机副收纸装置,提高效率。不停机取样机构,可实现随时查看模切纸张。

给纸部

高速稳定的飞达结构,可靠的分纸装置,8个吸嘴可适应不同厚度的纸张。本机有副给纸机构可实现不停机连续给纸,给纸收纸全部用台湾晟邦减速电机。又增加了预码纸装置,整体机构操作灵活、方便。尤其对加工瓦楞纸板的效率有了大幅度的提高。

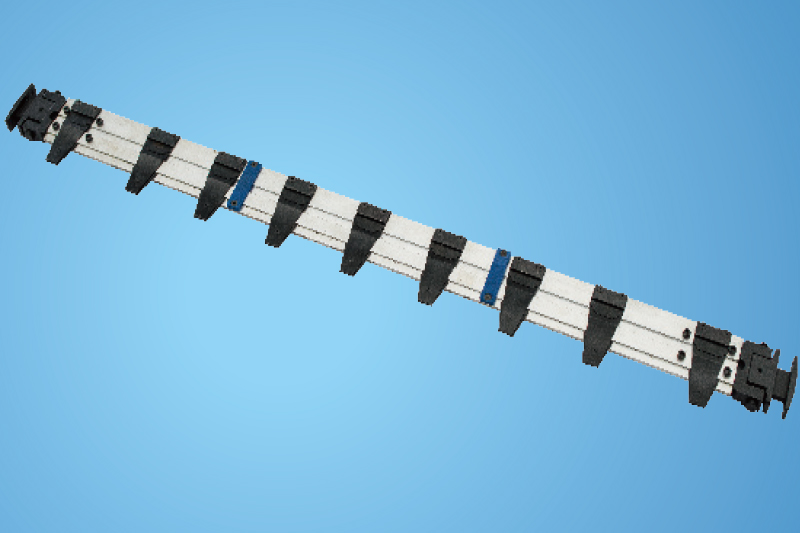

叼纸牙排

牙排体选择优质超硬铝合金型材,表面经过阳极氧化处理,钢性强,材质轻,惯性小,能在高速运行中完成精确传递纸张过程。

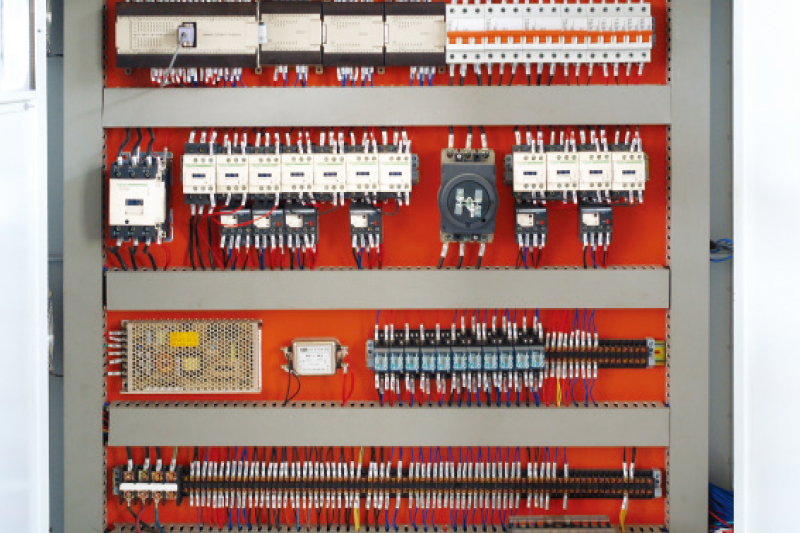

电器部

整机采用日本欧姆龙PLC程序控制,变频调速器。各种电气元件、检测开关均采用日本、法国、台湾等公司名牌产品。运行控制精确,性能稳定。

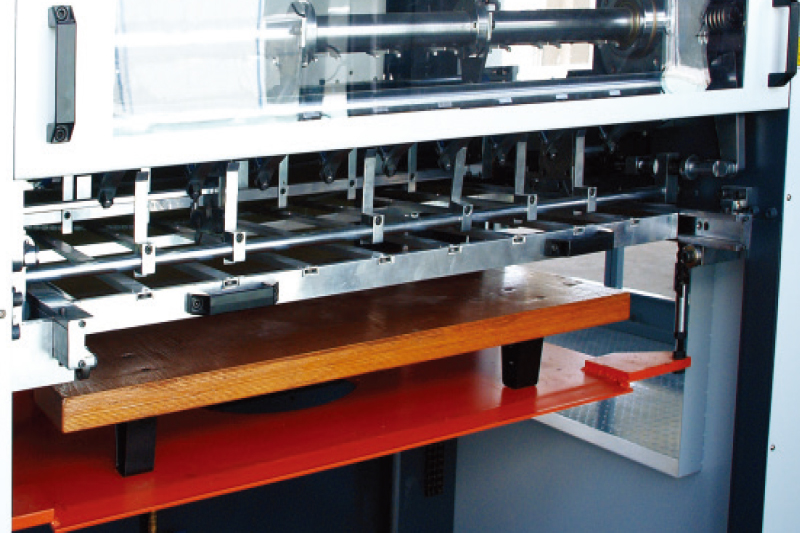

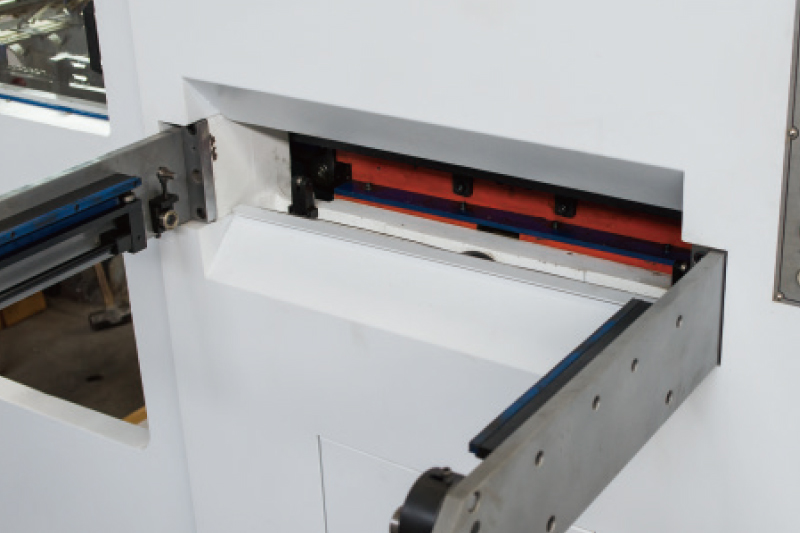

模切部

模切底板和刀模版的安全设计,轻易移动、回转装置的设计使装版调版更快捷更方便。气动锁版装置使版框和底板固定更牢固、更准确、更省时,具有底板气动悬浮功能。

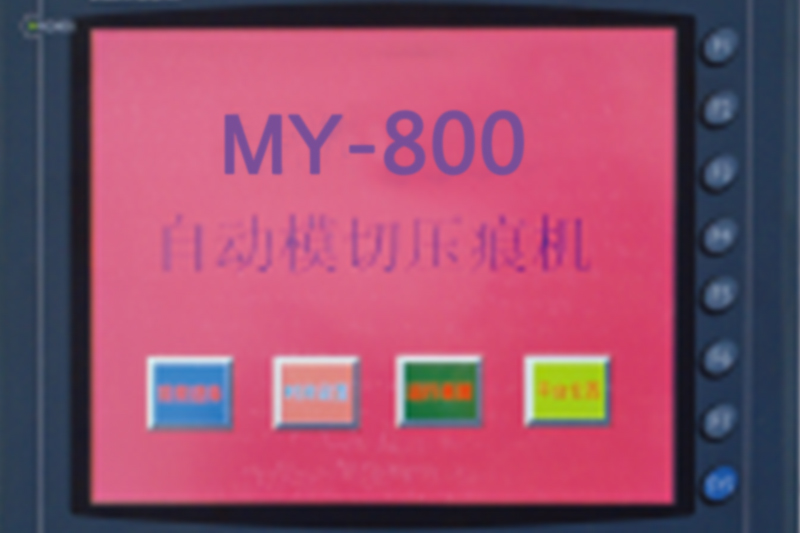

人机界面

本机采用进口高分辨率人机界面进行人机交流,可对机器的运行状态进行实时动态监测显示,使机器调整和故障排除方便快捷,安全可靠。

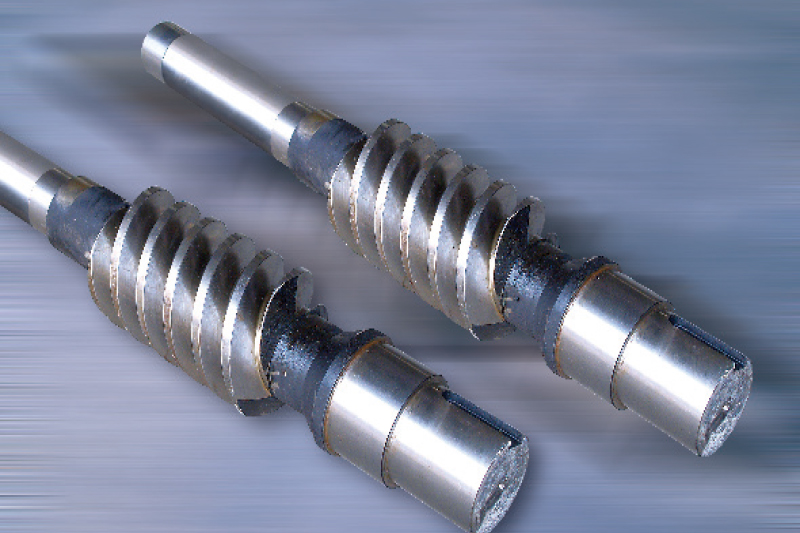

蜗杆

材料选用德国高品质合金结构钢,台湾精密机床加工,经特殊热处理工艺制造。精确度高、使用寿命长、磨损小。

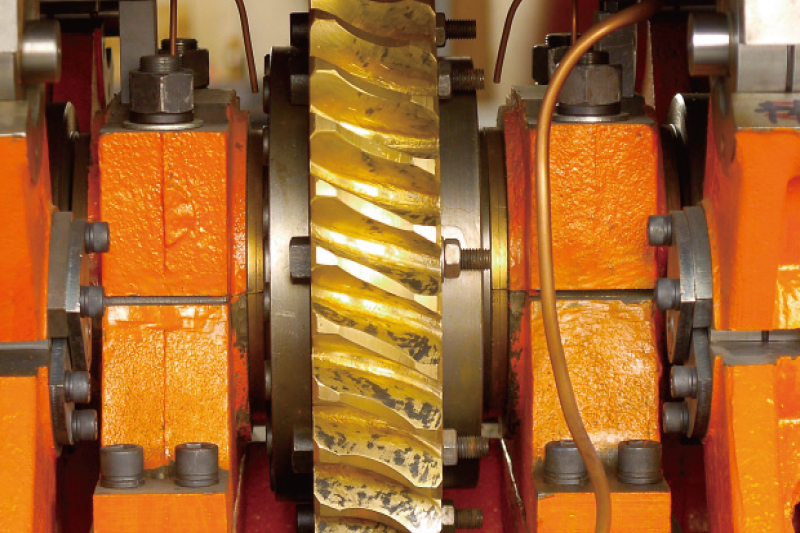

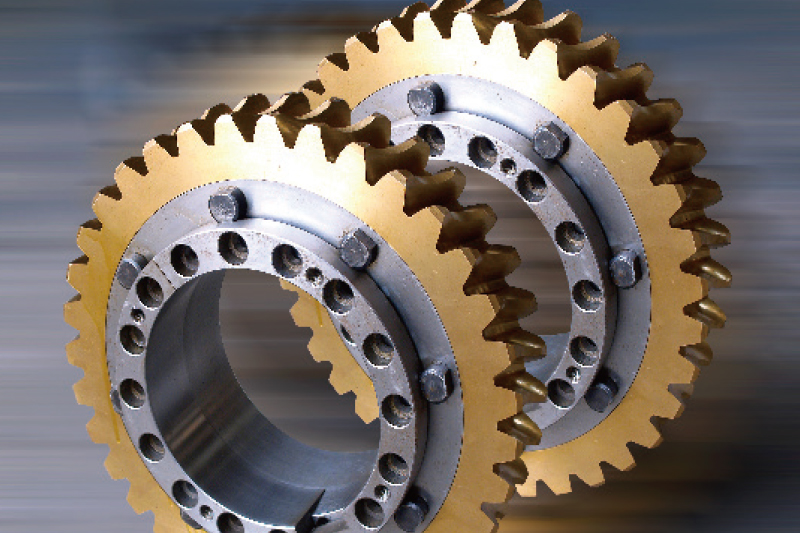

蜗轮

采用台湾精铸合金青铜,具有良好减磨性和抗胶合能力。精密加工后由高级技师精细刮削而成。精度高、无噪音、磨损小。


气动离合器

采用进口气动离合器,寿命长,噪音低,制动更平稳,离合迅速,传动力大,符合欧洲出口标准。
