特点说明
技术参数
局部说明
前缘送纸部:采用前缘送纸技术、纸堆挡板可以自动上下调节,并配有高压鼓风机。
输纸部:采用安川伺服电机输送,并配有日本三菱的控制器,伺服送纸曲线保障纸张到前规不伤纸边,定位精度高。
模切部:(1)采用蜗轮曲柄肘式高精密度平面
(2)多片式凸轮间歇传动机构,以及超负载保护进口扭力离合器。
(3)高精密度瑞诺德叼纸牙排传动链条。
清废部:中央定位快速清废版锁紧装置及上框模具装夹系统,换版快捷,操作方便。
收纸部:自动纸堆升降台,不停机皮带自动收纸。
电器部:PLC程式控制整机运行及故障监控系统,保障机器运行平稳、安全、方便。
输纸部:采用安川伺服电机输送,并配有日本三菱的控制器,伺服送纸曲线保障纸张到前规不伤纸边,定位精度高。
模切部:(1)采用蜗轮曲柄肘式高精密度平面
(2)多片式凸轮间歇传动机构,以及超负载保护进口扭力离合器。
(3)高精密度瑞诺德叼纸牙排传动链条。
清废部:中央定位快速清废版锁紧装置及上框模具装夹系统,换版快捷,操作方便。
收纸部:自动纸堆升降台,不停机皮带自动收纸。
电器部:PLC程式控制整机运行及故障监控系统,保障机器运行平稳、安全、方便。

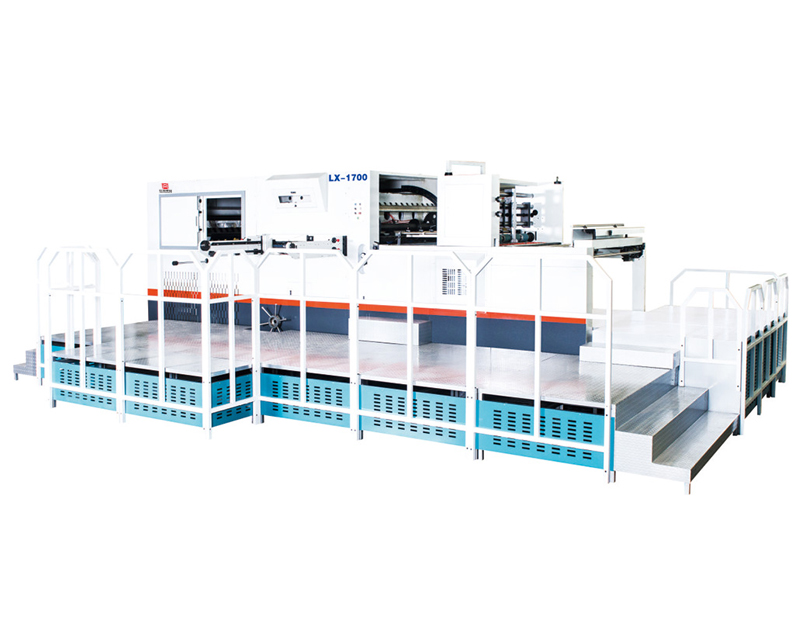

型号 | LX-1700 |
最大输纸尺寸 | 1700×1200mm |
最小输纸尺寸 | 650×520mm |
最大模切尺寸 | 1680×1180mm |
最大模切压力 | 400N/cm² |
可加工纸张 | 白纸板:300-2000g/㎡ |
瓦楞纸:1-8mm | |
机器最高速度 | 5000S/H |
收纸纸堆最大高度 | 1500mm |
总功率 | 35KW |
外形尺寸 | 68800×3250×2800 |
整机重量 | 30T |
